VOLVO XC60鋰鐵評估：電芯

我的鋰鐵電池是胖胖鋰電池組裝的，電池內容物包括以下東西

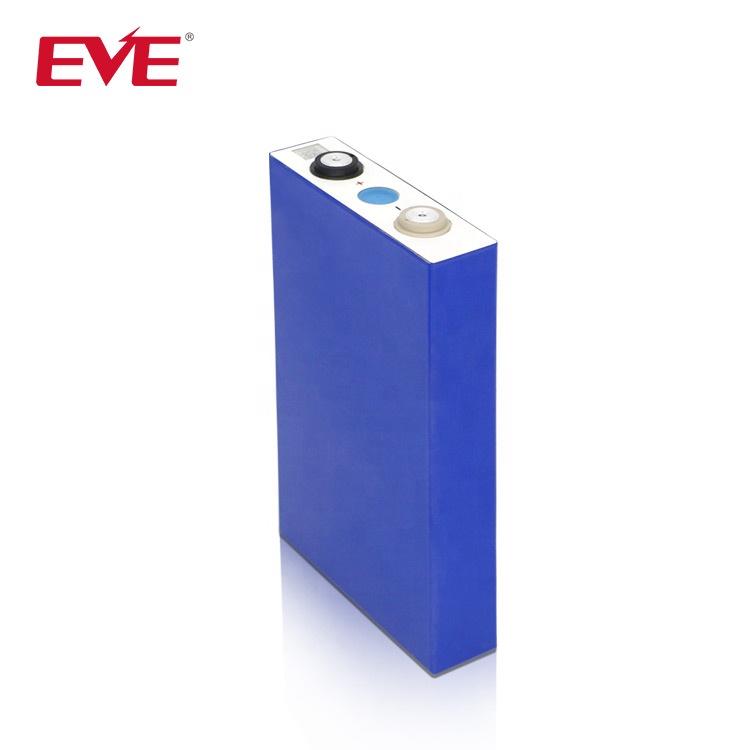

先從電池本體開始，方型電池電極附螺絲孔，用鎖的就好，真的想DIY也不用點焊。一組電瓶十公斤，只有鉛電池一半。在50%電量，常見溫度都能用1C~5C連續放電30秒，大概是105A~525A，算是很兇猛的規格





比較讓人疑慮是0度，超級寒流來的放電能力，這算是鋰鐵電池的通病，低溫化學反應速度慢。以這顆電池來說，開上合歡山之前把電充飽，起碼有2C的放電能力就夠用。或著什麼都不做，我猜大概也不會有事

再來是充電能力，XC60發電機推得出180A的電流，這顆電池能用1C（105A）充電。代表36秒就能回充1%的電；白話翻譯是：就算開車去超商買杯咖啡，開回去電池就充飽了

比較讓人疑慮是0度，超級寒流來的放電能力，這算是鋰鐵電池的通病，低溫化學反應速度慢。以這顆電池來說，開上合歡山之前把電充飽，起碼有2C的放電能力就夠用。或著什麼都不做，我猜大概也不會有事



純看電池，我覺得他比較是露營儲能用（5C放電），不是主打強力放電（20C）。不過話說回來，105A乘法上5C就有凶猛的525A，拿來當啟動電池很堪用了！
